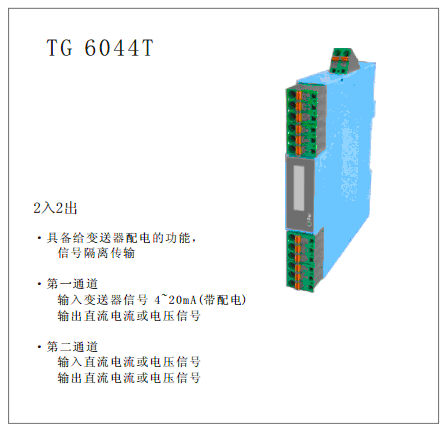

隔離配電器
概述 . 主要技術規格
·給處于現場的二線制變送器提供隔離的直流電源,并檢測來自變送器的4~20mA電流信號,經過隔離、干擾抑制等處理后,向控制系統或其它儀表輸出直流電流或電壓信號。
·該隔離配電器采用獨立的直流電源供電,供電電源-輸入-及各輸出通道之間隔離。
● 供電電源
供電電壓范圍:20~30VDC
額定供電電壓:24VDC
電流消耗(24VDC供電時):<65mA
● 輸入
第一路輸入
輸入信號:4~20mA
輸入阻抗:24Ω
給變送器的配電:20mA時,≥18.5V(出廠默認),若需要更大配電(如≥22V),訂貨時注明
最大輸入電流:約24mA
第二路輸入:
輸入電流:4~20mA;0~20mA;0~10mA;其他指定電流
輸入電壓:1~5V;0~5V;其他指定電壓
輸入阻抗:電流輸入時50Ω;電壓輸入時≥500KΩ
● 輸出
輸出電流:4~20mA;0~20mA;或指定電流量程
輸出電壓:1~5V;0~5V;其他指定電壓
電流輸出負載:4(0)~20mA輸出時,≤350Ω(出廠默認),另有≤100Ω,≤550Ω,≤750Ω,≤1KΩ可選
電壓輸出負載:1(0)~5V輸出時,≥10KΩ
輸出紋波:<10mVp-p
● 綜合通用參數
標準精度:±0.1%
溫度漂移:±0.015%/℃
響應時間:<10ms
隔離能力:輸入-輸出-電源之間 2. 5KV,1min,50Hz
絕緣電阻:輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質:PC(聚碳酸酯)材料
外形尺寸:16×116×110(mm)
工作環境溫度:-20~+60℃

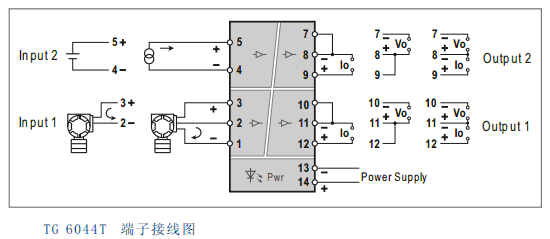

端子接線圖
●安裝與端子接線:35mm標準DIN導軌卡式安裝;端子接線采用簧片式壓緊連接,接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
