TG6046、TG6048、TG6047 隔離配電器
作者:騰控科技    來源:www.code-slinger.com    發布于:2013-11-04 10:37:40

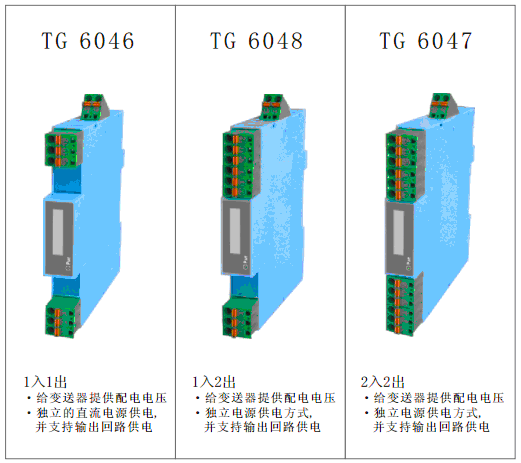

   隔離配電器


概述 . 主要技術規格

·向現場的二線制或三線制變送器提供隔離的電源電壓,并將變送器產生的 4~20 mA信號隔離轉換后,輸出至控制系統或其它儀表。

·該隔離配電器采用獨立的直流電源供電方式,并支持輸出回路供電,供電電源-輸入-輸出之間隔離。

●  供電電源

供電電壓范圍:20~30VDC

額定供電電壓:24VDC

電流消耗(24VDC供電時):<42mA (1入1出);<60mA (1入2出);<92mA (2入2出)

●  輸入

輸入信號:4~20mA

輸入阻抗:24Ω

給變送器的配電:20mA時,≥18.5V(出廠默認),若需要更大配電(如≥22V),訂貨時注明

最大輸入電流:約24mA

●  輸出

輸出電流(Io):4~20mA

輸出回路供電電壓(Ue):12~35V

電壓降(Ud):3V

輸出負載電阻(RL):計算式 RL≤(Ue-Ud) ÷ 0.02

輸出波紋:<10mVp-p

(注明:輸出回路供電電壓的選擇應根據負載大小確定,過高電壓且負載很小時,將會(huì )加重隔離器的發熱狀況。)

●  綜合通用參數

標準精度:±0.1%

溫度漂移:±0.015%/℃

響應時間:<10ms

隔離能力:輸入-輸出-電源之間 2. 5KV,1min,50Hz

絕緣電阻:輸入-輸出-電源之間 ≥100MΩ/500VDC

機殼材質:PC(聚碳酸酯)材料

外形尺寸:16×116×110(mm)

工作環境溫度:-20~+60℃

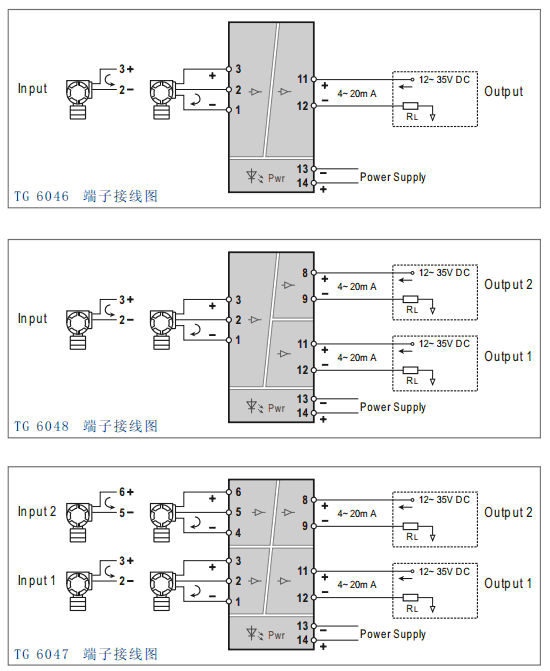

端子接線圖

●安裝與端子接線:35mm標準DIN導軌卡式安裝;端子接線采用簧片式壓緊連接,接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
