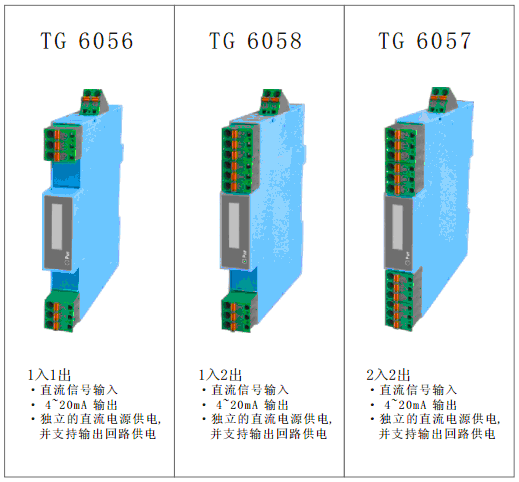

TG6056、TG6058、TG6057 直流信號隔離器
作者:騰控科技 來源:www.code-slinger.com 發布于:2013-11-04 16:48:37
直流信號隔離器(支持輸出回路供電)
概述 . 主要技術規格
- 將現場的各種直流信號進行經隔離限能處理,轉換成直流電流信號4~20mA輸 出至控制系統或其它儀表。
- 該直流信號隔離器采用獨立的直流電源供電方式,并支持輸出回路供電,供電電源-輸入-輸出之間隔離。
● 供電電源
供電電壓范圍:20~30VDC
額定供電電壓:24VDC
電流消耗(24VDC供電時):<22mA(1入1出);<40mA(1入2出);<50mA(2入2出)
● 輸入
輸入電流:4~20mA;0~20mA;0~10mA;其他指定電流
輸入電壓:1~5V;0~5V;0~10V;其他指定電壓
輸入阻抗:電流輸入時24Ω ;電壓輸入時≥500KΩ
● 輸出
輸出電流(Io):4~20mA
輸出回路供電電壓(Ue):12~35V
電壓降(Ud):3V
輸出負載電阻(RL):計算式 RL ≤(Ue-Ud) ÷ 0.02
輸出波紋:<10mVp-p
(注明:輸出回路供電電壓的選擇應根據負載大小確定,過高電壓且負載很小時,將會(huì )加重隔離器的發熱情況。)
● 綜合通用參數
標準精度:±0.1%
溫度漂移:±0.015%/℃
響應時間:<10ms
隔離能力:輸入-輸出-電源之間 2. 5KV,1min,50Hz
絕緣電阻:輸入-輸出-電源之間 ≥100MΩ/500VDC
機殼材質:PC(聚碳酸酯)材料
外形尺寸:16×116×110(mm)
工作環境溫度:-20~+60℃

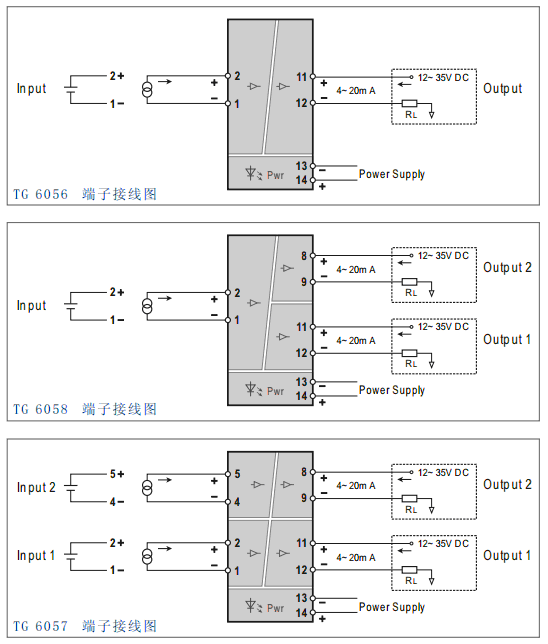

端子接線圖
●安裝與端子接線:35mm標準DIN導軌卡式安裝;端子接線采用簧片式壓緊連接,接線電纜采用橫截面為0.5~2.5(mm²)實芯線或多芯線。
