一.  隔離器、安全柵安裝的共同規范

1 . 安裝用導軌規范：

TG系列儀表有隔離器和安全柵兩大類。

TG隔離器、安全柵必須安裝在安全場所，并滿足產品技術規格所要求的環境條件。應采用35mm標準導軌卡式安裝，安裝導軌的所有尺寸應符合標準號為：GB/T19334-2003的國家標準中的TH35-7.5型的所有尺寸規范。該標準等同于國際電工委員會(huì )的IEC60715:1981國際標準。

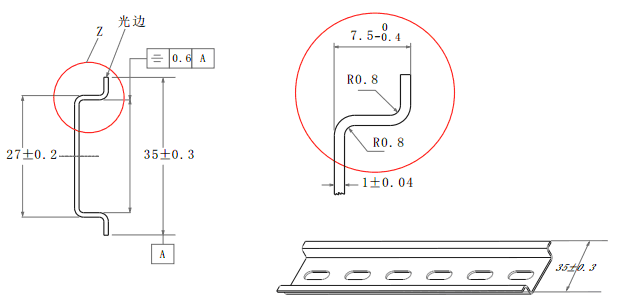

●TH35-7.5型導軌的尺寸規范圖示如下(單位 mm )：

●形位公差尺寸規范圖示如下：

 （符號按ISO R1101/10標準表示）

2.導軌用終端固定器（導軌堵頭）的使用：

為了防止TG系列儀表安裝在導軌上滑動和安裝不穩，建議使用導軌終端固定器（俗稱：導軌堵頭）。

這樣可以對導軌上的儀表實現最佳的終端固定。根據TG系列儀表的外形和安裝方式，最好選用菲尼克斯(PHOENIX)的E/UK-1型終端固定器。此外，還可使用該品牌的KLM型標記夾卡接到終端固定件上，對整個安裝條上安裝的各種儀表進行標記。

3.TG系列儀表的安裝方式：

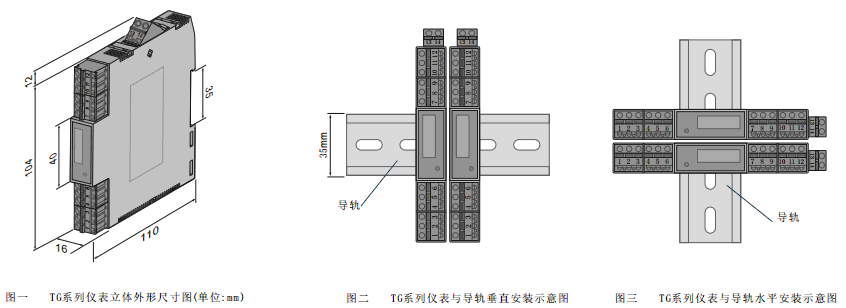

●TG系列儀表的立體外形尺寸(圖一所示)：寬(W)×高(H)×深(D)＝16×116×110(mm)

●用戶可根據實際需要采用如圖二所示的垂直安裝或者如圖三所示的水平安裝，采用水平安裝的最大優勢是在密集安裝時方便接線。

●安裝時請注意卡位穩定、牢固，可密集安裝。

4.儀表的接線步驟及方法：

●使用的連接電纜：

TG系列儀表使用的連接電纜均采用截面積為0.5～2.5mm的單芯或者多芯電纜。

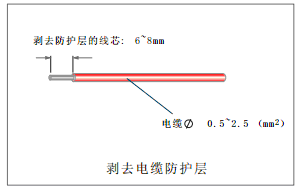

●剝去電纜防護層：

使用截面積為0.5～2.5mm的單芯或者多芯電纜。在此線徑范圍內的連接電纜被剝去電纜防護層的長度為6～8mm。使用的剝線鉗工具應保證既能將電纜防護層干凈清除，又不能損傷電纜的線芯。

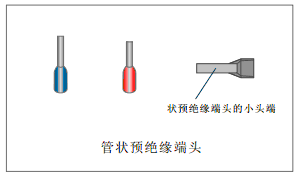

●使用管狀預絕緣端頭：

用戶無論選用單芯或者多芯的連接電纜時，我們推薦使用符合DIN標準的管狀預絕緣端頭，在已剝去電纜防護層的線芯上套上管狀預絕緣端頭，用壓線鉗工具將管狀預絕緣端頭的小頭端(插入端子接線孔中的部分)壓成四邊形或者六邊形。

使用管狀預絕緣端頭的突出優點是:在接線位緊密相鄰時，它能提高絕緣安全度并防止連接電纜分叉。連接電纜也更容易插入端子接線孔中。管狀預絕緣端頭由柔軟的鍍錫電解銅制成。

●連接電纜的用色規范和標記：

TG系列儀表所用電纜的顏色請遵照用戶所處行業的電纜用色規范進行選用。

為了防止錯誤接線，我們建議：所有連接電纜應粘貼標簽，記錄線路編號、檢測點位號或其它相關的接線信息。

在接線時，用戶應根據電纜的標簽，為每一根電纜加上相應的標記牌套環。

標記套環應根據用戶實際工程事先打印好。建議使用菲尼克斯(PHOENIX)的PATG標記套環，標記套環的長度可根據用戶工程的需要選用10mm、15mm或23mm的長度。

●接線端子與電纜的連接：

TG系列儀表的接線端子使用的是可拔插的彈簧壓接方式的接線插頭端子。

電纜連接時可以直接在已安裝在導軌上的TG儀表進行接線操作；也可以將接線插頭端子從儀表上拔出，接好電纜后再插入與之相對應的端子插座中。

接線方法是：使用螺絲刀頭尺寸為0.4×2.5mm、0.6×3.5mm或0.8×4mm符合DIN5264-2006標準的一字頭螺絲刀，將刀頭卡在接線插頭端子的壓線卡上用力壓下，不放開壓線卡同時，將電纜線芯（套有管狀預絕緣端頭）插入接線孔內，然后松開壓線卡。這樣插頭端子內的金屬彈簧片即可壓緊接線電纜。如果要拔出已連接在接線插頭端子的電纜，同樣使用如前所述的一字頭螺絲刀，稍用力壓下接線插頭端子的壓線卡即可輕易拔出電纜。

TM系列儀表使用的接線端子均可帶電插拔。使用這種可拔插式的接使用這種可拔插式的接線端子，易于產品的接線、維護、更換和安裝。

二.安全柵的安裝規范

1.安全柵應安裝在安全場所，使用環境條件應滿足《產品選型手冊》中的規定。

2.隔離式安全柵的本安側（藍色端）和非本安側（綠色端）的連接導線在匯線槽中應分開鋪設，需采用保護套管的應各自采用獨立的保護套管。本安側的配線管道內不允許有其它電源線，包括其本安電路使用的電源線。

3.通往危險場所的導線應選用有藍色標記的本安電纜，電纜面積必須大于0.5mm，絕緣強度應大于500V。

4.嚴禁用兆歐表測試隔離式安全柵端子之間的絕緣強度。如要檢查系統的絕緣強度，應先斷開全部隔離式安全柵的接線，否則可能引起安全柵內部電路損壞。

5.在現場對安全柵進行編程前，必須先將所有接線斷開再接入編程器，然后通電編程，否則可能引起不良后果。

6.與隔離式安全柵相連接的現場儀表，均應采用通過經國家認定的有關防爆檢驗部門進行防爆試驗、并取得防爆合格證的儀表。

7.在設計、安裝、使用、維護隔離式安全柵時，應同時遵守《產品使用手冊》中的說明及《GB3836.15-2000爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》及《GB50058-1992爆炸和火災危險環境電力設置設計規范》。
