2).二期網絡(luò )接入方式

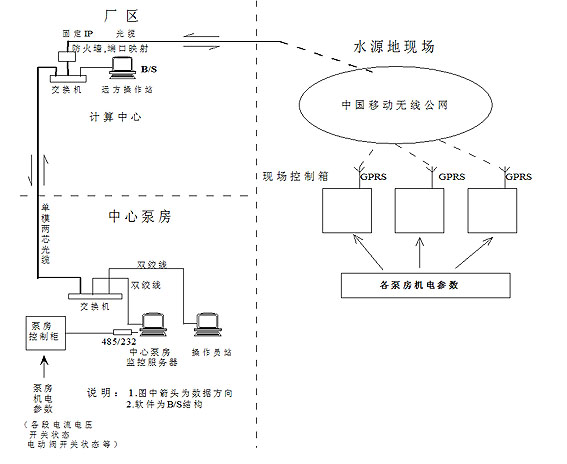

我廠水源地二期改造網絡(luò )接入方式為光纜接入。
光纜加固定IP保證了數據中心的帶寬，因加了硬件防火墻且屏蔽了無用端口，同樣保證了系統數據的安全與穩定。
4.現場硬件部分
本系統現場分為兩類：遠方各井位和中心泵房處
1).遠方各井位
遠方每口井位都放一遠程控制箱,結合系統功能，其內核心設備為RTU和DTU.
現場控制器RTU
現場控制器RTU是系統最核心的硬件，它的優劣直接決定著系統品質的高低。本系統所采用的RTU北京大唐控制產的DT-M104，它是一微機監控、保護單元，是針對高低壓電力監控保護、配網監控保護、用電監控保護；化工、油田集轉油站、水源井、揚水泵站遠程控制等存在眾多三相用電的場合而專門開發的一種專門適用于三相交流電監控、保護的測控、保護單元。
DT-M104功能特點
�。矸y量準確測量三相交流電壓、電流、有功、無功、頻率、功率因數、零序電流、零序電壓等電參量，快速數據刷新速度100次/S。測量數據刷新25次/S,也可以接成兩表法使用，兩表法下無法進行負序保護 。
�。哂�4路獨立的開關量輸出，可以作為遙控、跳閘或者告警。
�。�6路開關量輸入，也可以作為脈沖量輸入。
�。�4路隔離直流采樣,可以接各種變送器；
�。�2路RS232/RS485通信接口，支持MODBUS規約。
�。狥FT算法，可計算1－7次諧波。
�。喈惒诫妱�(dòng)機的過電流保護、不平衡（負序過流）保護、接地（零序過流）保護、啟動時間過長保護、堵轉保護、反時限過負荷（熱過載）保護、欠電壓保護、過電壓保護、故障范圍判別等。
�。�(xiàn)路三段過流速斷保護，反時限速斷保護，自動重合閘可以通過正序和負序電流的計算，了解當前電動機是正轉還是反轉，防止電網事故導致相序錯誤而導致的電動機燒毀。
2).數據通信設備GPRS DTU
系統DTU選擇為北京計算中心的MD600G,它是一款超高性能、超穩定、適用于在氣候條件惡劣的地區使用、配備完善本地和遠程調試功能的GPRS DTU產品。提供單獨的RS232配置/本地調試串口及標準RS232/485數據接口，與用戶設備即插即用；硬件設計符合電工電子產品低溫GB/T2423.1、高溫GB/T2423.2的要求，MD600G可以快速連接RTU、PLC、工控機等設備，實現串口到Internet遠程數據透明傳輸。
DTU具體的配置工作如下：
a.配置接入點名稱(APN方式)
b.配置數據中心
c.配置數據中心端口
d.配置傳輸協議
e.配置串口相關信息（波特率，起始停止位數，校驗位，流控等）
3）井位硬件回路配合

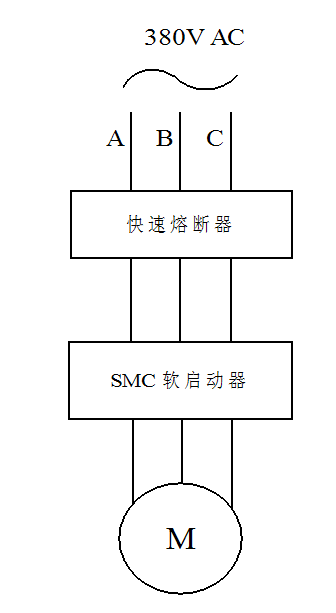

泵主回路示意圖
2)泵控制回路

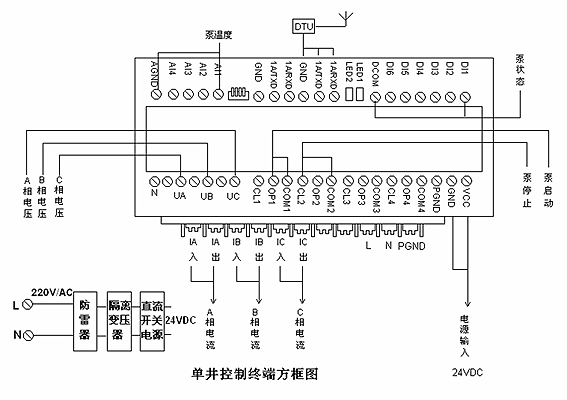

現場控制器RTU數字輸出端子接井位就地控制柜內控制回路（繼電器常開點并聯在就地控制柜內啟動按鈕上，繼電器常閉點串聯在就地控制柜內停止按鈕上——保證原系統功能不受影響），控制器模擬輸入接三相電壓、三相電流，泵溫度、等相關信號參量，由無線收發設備通過中國移動無線公網將采集井位信息傳至中心泵房控制中心主站。
5.中心泵房處機電設備監控
中心泵房處有10KV段，380V段，蓄水池2個，升壓泵6臺，電動門，聯絡(luò )門若干，監控參量包括電壓，電流，流量，壓力，液位，設備的啟停，故障等。
設備選型
結合本部分的功能需求，系統最終選擇了北京易控微網的不同側重的RTU(均有232口和485口),具體如下：
STC101：8DI,8DO,8AI
STC101：16DI
STC102：16DO
STC103：16AI
STC201：3U,3AI,3DO,6DI
380V段電壓電流及開關狀態的接入： STC201， STC102， STC103
10KV電壓及開關量的接入： STC201(3U,3I,3DO,6DI)
電動門，聯絡(luò )門： STC101， STC102
壓力流量液位等4——20mA接入： STC-1

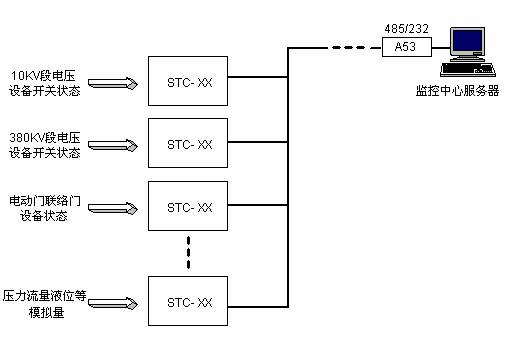

現場每個RTU通過485總線設備相連，共同經過485/232轉換器A53連至監控服務器串口。
6.系統軟件：
本系統軟件分為兩部分：數據接口軟件和組態軟件。
數據接口軟件

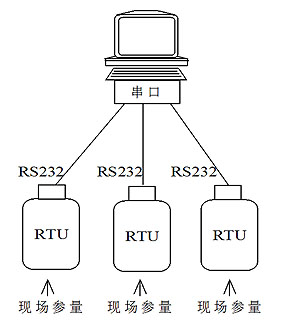

數據接口軟件名稱為Mserver（廠家提供）,其功能為一軟協議轉換器。通過對其的配置，使它映射出對應下位子站的虛擬串口。它接收有線網絡(luò )或無線網絡(luò )傳來的網絡(luò )協議信息，將其轉換為遠控箱內RTU發出的原本格式及信息。這樣組態軟件通過其虛擬的這些串口，經由物理介質可透明和遠方各泵站控制箱相連接。
