低功耗可編程RTU在熱網監控中的應用
作者:騰控科技    來源:www.code-slinger.com    發布于:2017-06-20 14:54:02

         方案包括云端服務器,云端軟件,移動設備端軟件,CLAA基站(可選),低功耗可編程控制器和壓力傳感器,溫度傳感器,電動閥等構成。

實時監測供熱管網的壓力、溫度、流量等參數;
自動生成壓力、溫度曲線,及各種報表;
支持管網快速失壓自動關斷功能,隔離爆管管路;
建立精確的管網GIS系統,清晰地了解管網的具體分布情況;
人員定位與服務派遣;
根據管網的壓力,流量,溫度對管網進行著色;
劃分單獨計量區域,對管網進行漏損監控。提供輔助決策建議,對漏損嚴重區域進行重點探查;
遠程維護監測設備;
支持定時上報和監測數據超限上報;
支持電池供電、太陽能供電、市電供電等多供電方式;
采用基于公網的3G/2G網絡(luò )進行通信或者采用LORAWAN無線通信方式,支持CLAA規范;
現場可存儲、顯示、查詢壓力、流量等數據及工作參數;
防水防潮等級高,測井內安裝時防水等級為IP67

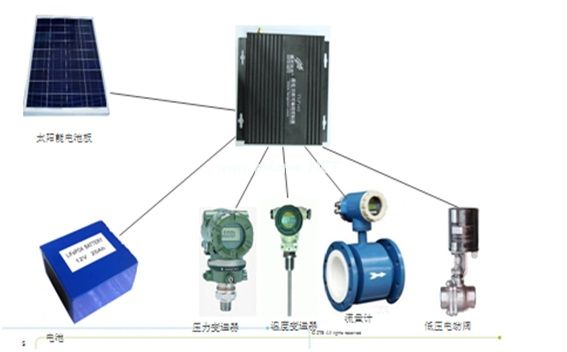

現場安裝示意圖

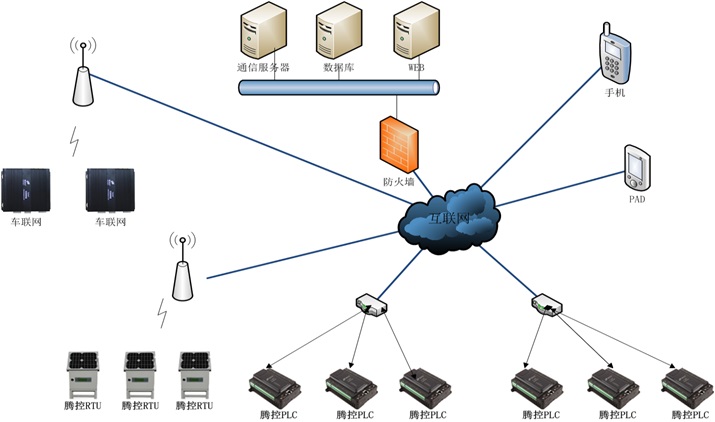

系統結構示意圖
系統結構示意圖

TLP-160低功耗可編程RTU介紹



廣泛應用于管網監控、氣象信息采集、水文信息采集以及農業滴灌等的監控,采用電池供電,支持太陽能電池的最佳過濾跟蹤,提供電池充電管理。

產品提供1個2G/3G的運營商通信接口,可以支持移動、聯通和電信的網絡(luò ),一個SIM卡接口。

產品提供一個支持CLAA/LORAWAN的低功耗無線通信接口

產品提供一個USB接口,作為編程調試接口。

配有MINI SD存儲卡接口,支持高速SD接口,支持FAT32文件系統。支持1GB/4GB/8GB/16GB存儲卡。

支持太陽能電池板的最佳功率點控制,盡可能多的從太陽能電池板榨取功率,降低對太陽能電池板的要求

電池充電管理支持鉛酸電池或者磷酸鐵鋰電池,最大充電電流為2A,在電池接近充滿后,支持涓流充電功能,盡可能大的延長電池壽命。

提供4路模擬量輸入,AD分辨率為12位。

提供4路干接點的開關量輸入

提供4路晶體管的開關量輸出,可以是N溝或者P溝類型,也可以把2路開關量輸出組合在一起,構成H橋輸出方式,可以輸出正負電壓

串行通信接口通過跳線可以選擇為RS232或者RS485接口,支持用戶編程實現儀表協議。

提供1路帶限流的電池電壓輸出,可以給儀表或者其他設備供電。

統支持IEC61131-3可編程環境

系統待機功耗低于1mW

工作方式

每30分鐘(可編程設置)打開溫度變送器,壓力變送器電源,測量溫度和壓力數據數據;
       低功耗PLC通過串口編程讀取流量計數據或者熱量表數據。
       通過網絡(luò )發給服務器,服務器中運行騰控主動上傳協議的OPC服務器
       可以通過組態畫面顯示液位數據。
       也通過軟件在手機端,計算機瀏覽器上展示

系統功耗與工作時間估算(沒有太陽能電池的情況下)

按照每30分鐘測量一次計算

低功耗PLC待機功耗低于100uA,按照100uA計算

PLC工作時,電流小于50mA,毫米波雷達液位計電流小于200mA

通信和液位測量時間不大于30S

平均電流( 0.1*1770+50*30+200*30 )/1800約4.3mA

工作一年 0.0043*24*365 ≈37Ah

一個12v 40Ah的電池可以支持一年的工作



如果外配一個5w的太陽能電池板會(huì )更佳
