低功耗可編程RTU在水位監測上的應用
作者:騰控科技    來源:www.code-slinger.com    發布于:2017-06-16 14:34:28

 該方案適合于

河道水位監測系統,水庫水位自動監測系統、自容式水位監測、水位監測系統、湖泊水位監測系統

不適合于地下水位監測

系統包括

低功耗可編程RTU TLP-160

太陽能電池(選項)

鉛酸蓄電池或者磷酸鐵鋰電池組

毫米波雷達液位計

上位機軟件構成




現場設備安裝于滿足IP55等級的防護箱內

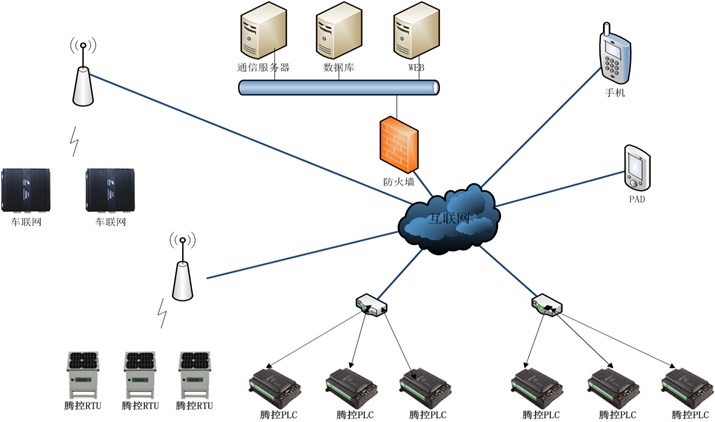

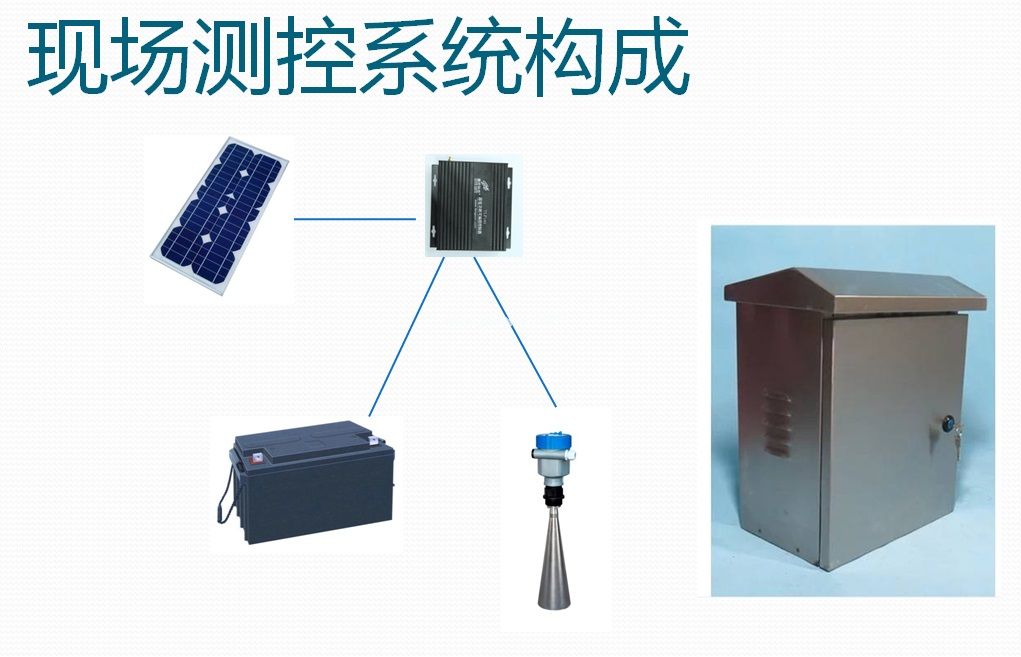

箱內包括

低功耗可編程RTU

鉛酸蓄電池或者磷酸鐵鋰電池組

太陽能電池板(選項)安裝在防護箱外

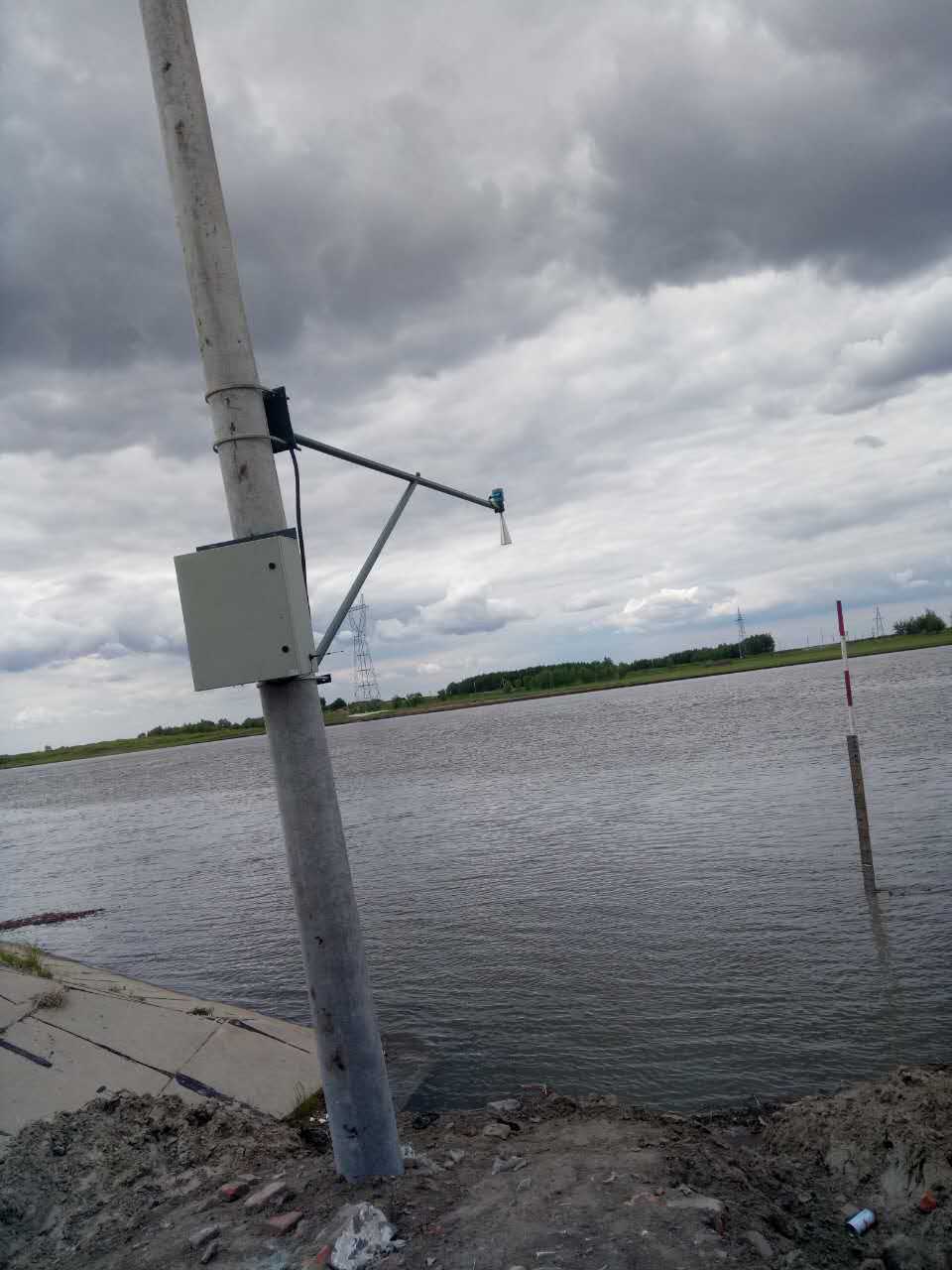

雷達液位計,固定于待測液面的正上方(如下圖)


TLP-160低功耗可編程RTU介紹



廣泛應用于管網監控、氣象信息采集、水文信息采集以及農業滴灌等的監控,采用電池供電,支持太陽能電池的最佳過濾跟蹤,提供電池充電管理。

產品提供1個2G/3G的運營商通信接口,可以支持移動、聯通和電信的網絡(luò ),一個SIM卡接口。

產品提供一個支持CLAA/LORAWAN的低功耗無線通信接口

產品提供一個USB接口,作為編程調試接口。

配有MINI SD存儲卡接口,支持高速SD接口,支持FAT32文件系統。支持1GB/4GB/8GB/16GB存儲卡。

支持太陽能電池板的最佳功率點控制,盡可能多的從太陽能電池板榨取功率,降低對太陽能電池板的要求

電池充電管理支持鉛酸電池或者磷酸鐵鋰電池,最大充電電流為2A,在電池接近充滿后,支持涓流充電功能,盡可能大的延長電池壽命。

提供4路模擬量輸入,AD分辨率為12位。

提供4路干接點的開關量輸入

提供4路晶體管的開關量輸出,可以是N溝或者P溝類型,也可以把2路開關量輸出組合在一起,構成H橋輸出方式,可以輸出正負電壓

串行通信接口通過跳線可以選擇為RS232或者RS485接口,支持用戶編程實現儀表協議。

提供1路帶限流的電池電壓輸出,可以給儀表或者其他設備供電。

 統支持IEC61131-3可編程環境

系統待機功耗低于1mW



雷達液位計介紹

特  征:精度高;抗干擾能力強,不受溫

     度、濕度及風力的影響;安裝、調

     試、使用簡單;功耗低。

應  用:適用于湖泊、河道、水庫、明渠、

     潮汐水位等水位監測。



最大量程: 70m

測量精度: ±3mm

天線材料: 不銹鋼316L喇叭/PTFE振子

天線結構: 尖錐形振子

頻率范圍: 26GHz

信號輸出: RS485/MODBUS協議

電  源:。6~26)V DC



工作方式

每30分鐘(可編程設置)打開雷達液位計電源,測量液位數據,低功耗PLC通過串口編程

讀取。通過網絡(luò )發給服務器,服務器中運行騰控主動上傳協議的OPC服務器

可以通過組態畫面顯示液位數據。

也通過軟件在手機端,計算機瀏覽器上展示




系統功耗與工作時間估算(沒有太陽能電池的情況下)

按照每30分鐘測量一次計算

低功耗PLC待機功耗低于100uA,按照100uA計算

PLC工作時,電流小于50mA,毫米波雷達液位計電流小于200mA

通信和液位測量時間不大于30S

平均電流( 0.1*1770+50*30+200*30 )/1800約4.3mA

工作一年 0.0043*24*365 ≈37Ah

一個12v 40Ah的電池可以支持一年的工作



如果外配一個5w的太陽能電池板會(huì )更佳
